水平和垂直通信一体化是工业4.0背后的核心原则之一，然而实现这一点需要标准化通信接口。这些接口能够促进各种组件的相互连接并传输同步数据流，同时在可用性、可靠性、稳定性和冗余等方面却有着很高的要求，而基于PROFIBUS的应用只能满足这些要求的一部分，并且设备的数量也有限。对此，可以通过使用PROFINET来更好地满足这些要求，并且PROFINET作为自动化领域领先的以太网标准，不仅具有更好的性能，而且可以达到更快的传输速度。

因此，随着工业4.0和工业物联网的发展，现场总线系统必然需要过渡到工业以太网系统，以便让过程数据在以太网系统中被有效应用。

为了尽可能简单、方便地实现从PROFIBUS到PROFINET的升级，Softing推出了pnGate系列网关。该系列网关通过使用虚拟映射将PROFIBUS总线直接集成到PROFINET网络中，因此用户可省去DP/PA耦合器，从而降低了部署成本。pnGate系列网关不仅支持S2冗余，而且支持使用标准工具进行参数化配置和工厂资产管理。

该系列网关有以下四个型号：

| 专注于灵活性和传输性能

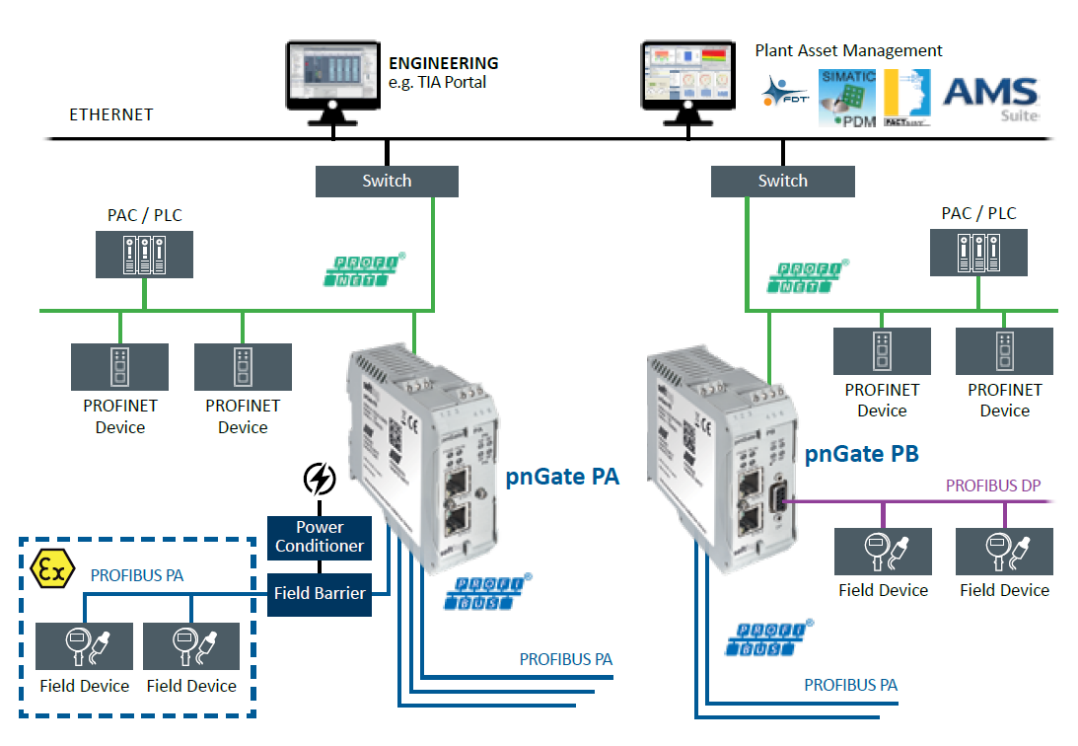

pnGate系列网关可将PROFIBUS网段直接集成到PROFINET控制系统中，从而在控制层实现了更大的灵活性。该系列网关支持主流的PROFINET编程工具，如TIA Portal、Step 7和PC WORKS，并且提供标准化工具用于设备参数化配置和状态监控，包括Siemens PDM、PROFINET GSDML和DTM。因此，用户可以继续使用熟悉的工具，从而让PROFIBUS主站到PROFINET控制器的升级变得更加容易。

pnGate系列网关还支持PROFINET IRT协议，可以实现更快的传输速度。此外，该系列网关支持MRP冗余和S2冗余——控制器与设备之间通过环形拓扑来连接，从而确保了系统的可靠性，以及避免了由于一条线路故障而造成停机所带来的损失。

| 部署简单、配置轻松，无需额外学习专业的IT知识

通过使用pnGate系列网关，可让PROFIBUS到PROFINET的升级变得非常轻松。对此，用户只需要移除DP/PA耦合器，然后安装新网关，最后再连接线缆，即可在新的PROFINET系统中重复使用现有的PROFIBUS设备。

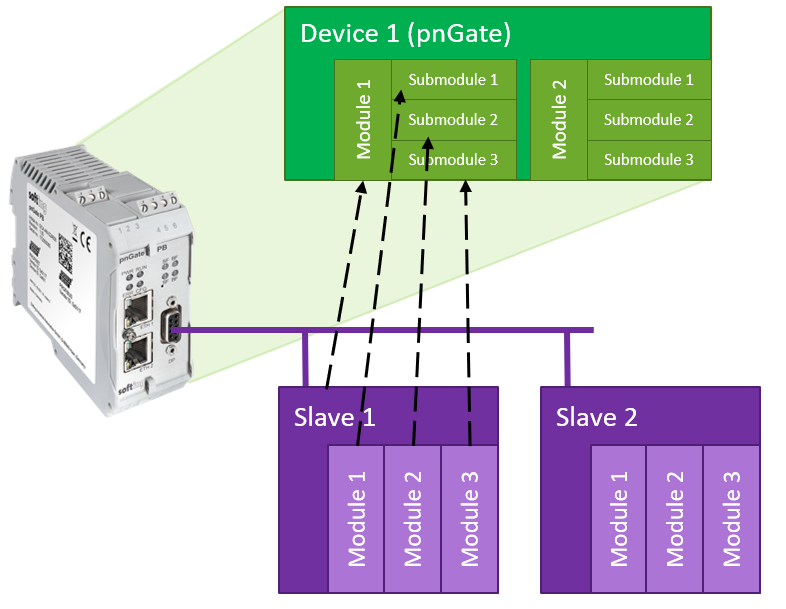

从PROFIBUS映射到PROFINET也极其简单，无需额外配置软件，只需在WEB界面中将PROFIBUS网段的所有GSD文件整合并导出为一个GSDML文件。由于该文件包含网段中所有PROFIBUS设备的功能块，因此用户可在熟悉的编程工具中组态网关，而不需要额外学习专业的IT知识，仅仅通过基础的培训即可快速掌握配置理念。

（PROFIBUS映射到PROFINET）

| 技术升级是数字化转型的关键

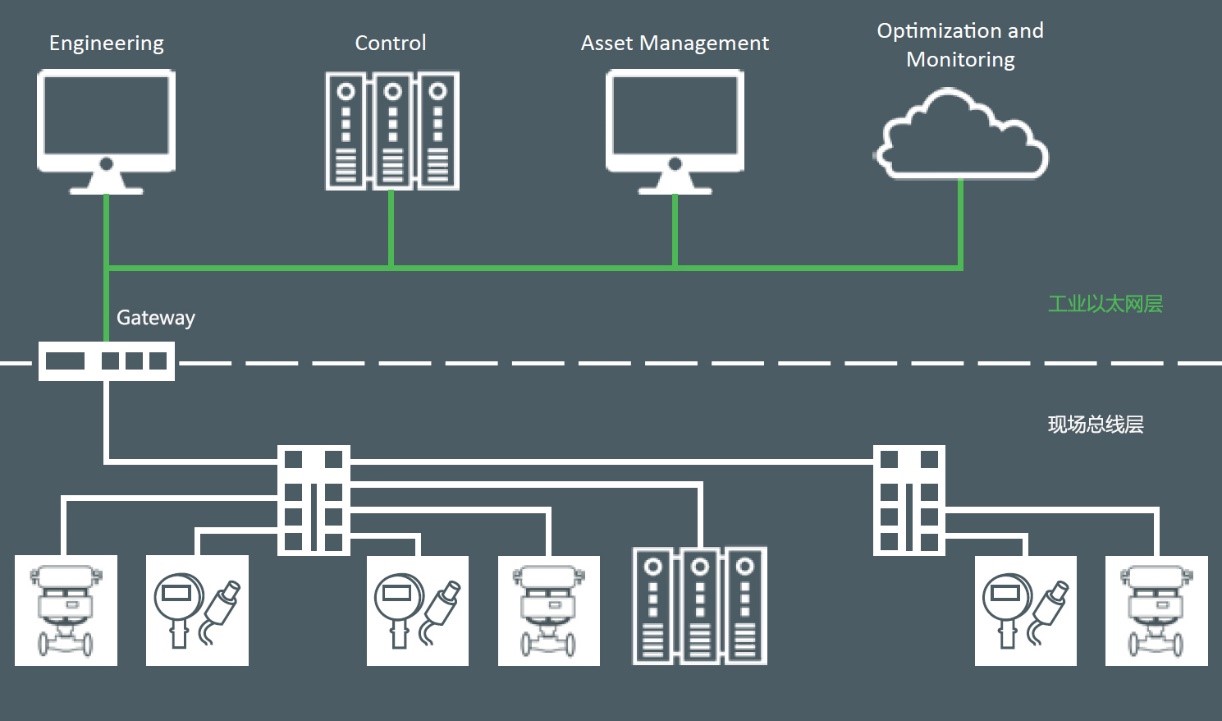

在工业4.0和工业物联网时代，工业以太网也在逐渐进军过程制造。而pnGate系列网关简化了以太网到现场总线的过渡，并在水平和垂直方向提供了必要的环境，用于同步且安全的数据传输，从而提高了数据传输性能，并使现场设备配置变得更加灵活。

通过这种方案，不仅发挥了工业以太网技术的优势，特别是高速和开放性，而且确保了原有过程现场总线系统能继续稳定运行，由此简化了现场工业网络的系统结构，并推进了工厂数字化转型。

针对现场总线集成到工业以太网的不同需求，除了pnGate系列网关，Softing还提供了其他一系列的解决方案：

• epGate PA/DP/PB网关：

将PROFIBUS DP/PA从站集成到EtherNet/IP控制系统。

• epGate PN网关：

将PROFINET设备集成到EtherNet/IP控制系统。

• mbGate PA/DP/PB网关：

将PROFIBUS DP/PA从站集成到Modbus TCP控制系统。

• FG-200网关：

将FOUNDATION Fieldbus H1设备集成到FOUNDATION Fieldbus HSE主站、Modbus控制系统。
