Softing为连接PROFIBUS网络提供多种接口产品方案

92367573-2c1f-48a6-b293-c1732f7d5568

应用广泛的PROFIBUS网络

PROFIBUS是基于统一、标准且独立于应用的通信协议。据PI-China统计,在工业领域里早已有近5090万个PROFIBUS设备安装在超过900万节点中。PROFIBUS网络的广泛应用得益于PROFIBUS协议的开放性——用户可以很方便地在PROFIBUS网络的任意节点上进行调试、组态,从而有效降低了改造和管理成本。

为了更好地利用工厂中现有PROFIBUS资产并开发PROFIBUS的新价值,用户通常需要将PROFIBUS设备与PC端应用或上位系统相结合,例如将西门子PDM软件与PROFIBUS设备相连接从而建立过程管理方案或者为带有PROFIBUS接口的PLC而使用STEP7等工程软件编程。而如何将PROFIBUS设备连接到PC端和上位系统中呢?Softing PBpro产品系列为此提供了多种PROFIBUS接口连接解决方案。相比较市面上常用的同类产品,Softing给出了更多关于连接方式和接口标准的选项,由此客户可以根据应用场景、成本等来选择合适的PROFIBUS接口产品。

PROFIBUS的多种连接方案

在Softing的PROFIBUS接口连接设备中,被广泛应用且深受用户信赖的产品有以下三类:

1. 采用USB高速通道的PBpro USB:

其为客户接入PROFIBUS网络提供了轻巧方便的移动解决方案。在使用PBpro USB时,仅需PC通过USB电缆来连接PBpro USB,而无需额外供电,就能够以PROFIBUS主站的角色接入到PROFIBUS网络中。

2. PBpro PCIE通信板卡:

其是在Softing PROFIBUS产品中一种采用了PCI Express通道的PROFIBUS接口板卡,通常用于在工业和嵌入式PC中集成的PROFIBUS连接解决方案。PBpro PCIE的PROFIBUS通道支持PROFIBUS主站和从站两种模式,此外,其升级款搭建了双通道PROFIBUS接口,支持主站和从站并行,且适用于不同的功能需求。

3. PBpro ETH:

此接口设备可以通过以太网来远程访问1/2/3/4个PROFIBUS网段。用户只需将PBpro ETH插入网线以连接现场的以太网交换机,即可在以太网网络中的任意位置进行远程访问PROFIBUS网络。与此同时,PBpro ETH集成了多个独立的PROFIBUS通道,可为用户访问不同网段的PROFIBUS网络提供相应解决方案。

e1732c24-e60c-471c-8074-96dc02f1e042

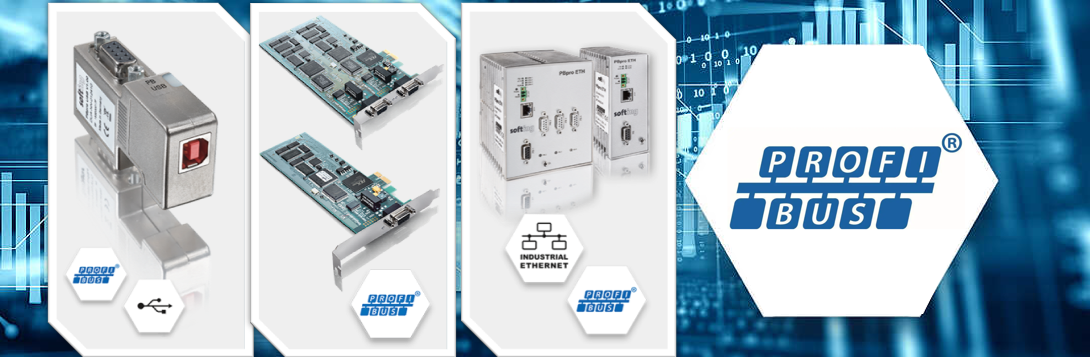

(Softing PBpro USB、PCIE、ETH产品)

快速且高效的集成

Softing的PBpro产品系列用于将PC作为机器控制器、总线监控应用、现场设备或操作面板集成到PROFIBUS架构中,以适用于从网络配置和设备参数化到工厂维护和生产数据采集的各种任务。用户可以在以下功能中,找到自己专属的PROFIBUS集成解决方案。

1. 通过FDT/DTM设备进行参数化配置。

2. 与西门子PDM等众多参数化和资产管理系统集成。

3. 基于PC的测量和监控系统的PROFIBUS连接。

4. 可快速简单实现SCADA、MES等应用的PROFIBUS连接。

5. 通过PG/PC为STEP7等工程软件编程PLC提供通道。

6. 免费的示例程序,可轻松使用PROFIBUS应用程序编程接口(API)。

7. 多种驱动程序可在Windows或Linux操作系统中使用。

2920c03d-bcef-42c7-9a24-7e17940774d0

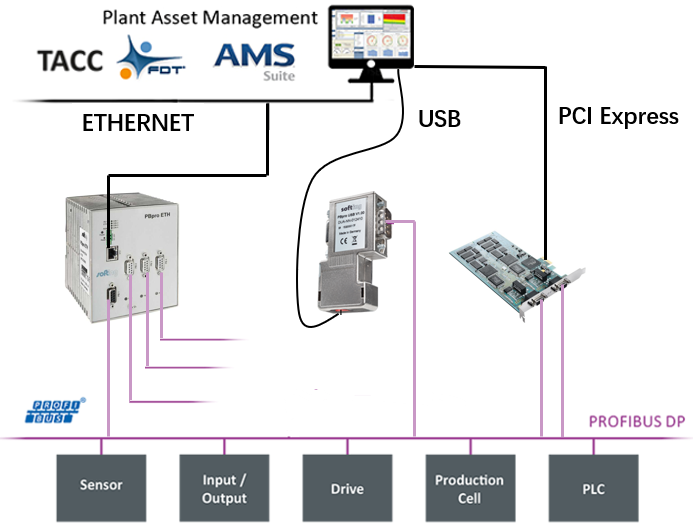

(Softing PBpro产品应用方案)

可供选择的多种PROFIBUS接口工具

53f1e199-5434-4f89-aba9-d38227be35d1

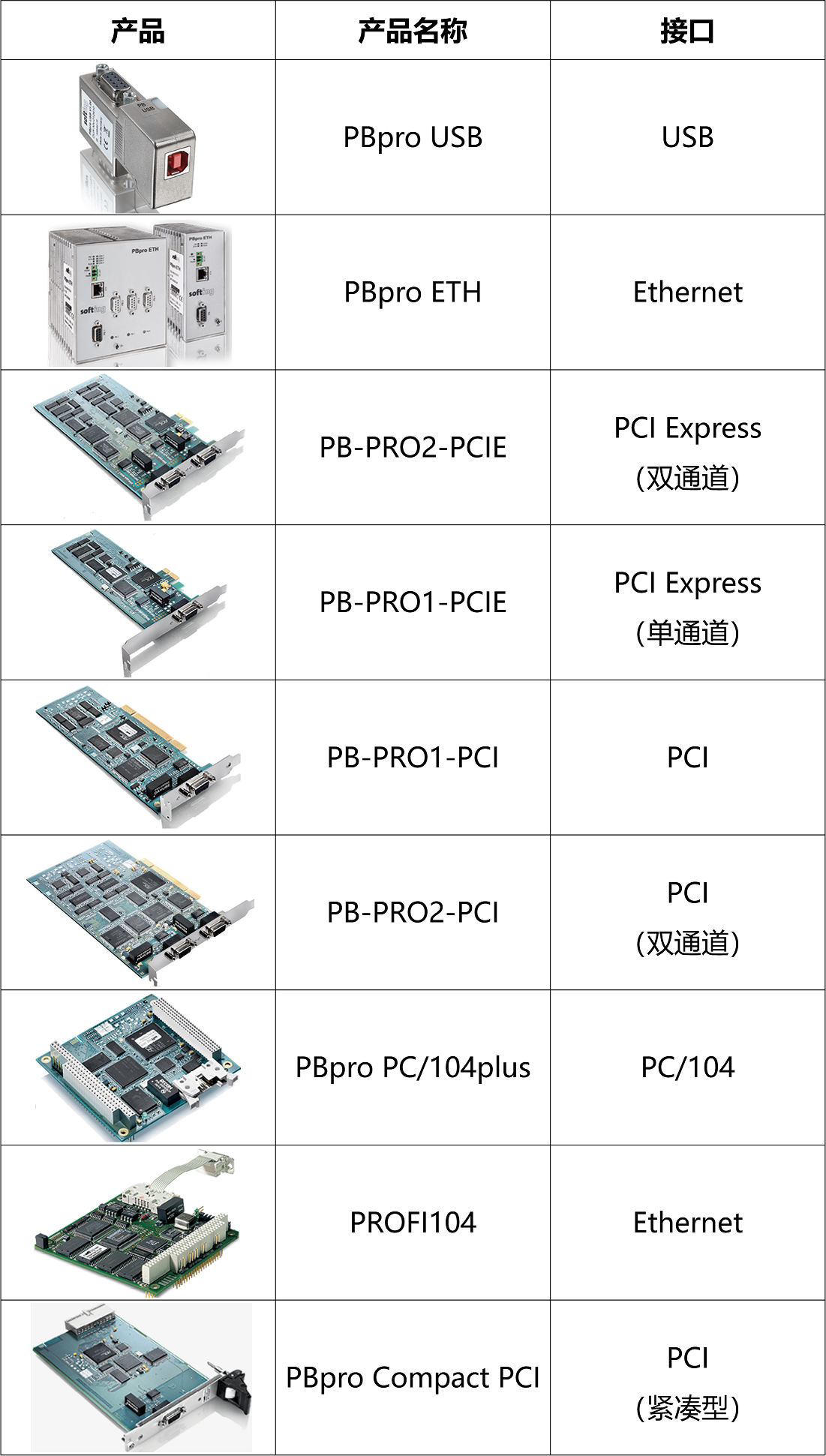

(Softing PROFIBUS接口工具)
